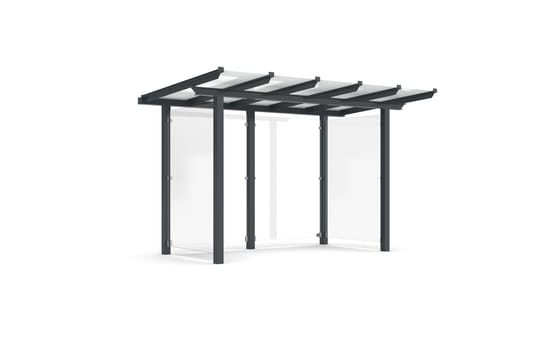

Passau P12 B UP

Überdachungssystem mit eleganter, verglaster Pultdachkonstruktion. Rück- und Seitenwände aus Einscheibensicherheitsglas. Typenstatik vorab geprüft.

Artikelnummer: 102100357

Größe: 3100 × 2645 × 2250 (Breite × Höhe × Tiefe)

Beschreibung

Das schlanke und moderne Design dieses Überdachungssystems macht es zu einem attraktiven Blickpunkt im Stadtbild. Das Design mit großen Glasflächen und elegantem Pultdach ist architektonisch an moderne Bauten angelehnt. Die Überdachung eignet sich bestens als Fahrradunterstand und durch die Typenprüfung kann sie ohne zusätzliche Statikprüfung überall aufgestellt werden. Die Rück- und Seitenwände sind aus Einscheibensicherheitsglas (ESG), die Dacheindeckung nach DIN 18008 aus Verbundsicherheitsglas (VSG). Die Entwässerung erfolgt über bodenseitige Wasserspeier. Zur Befestigung wird die Überdachung mit den Fußplatten aufgedübelt. Das Material ist feuerverzinkt und umweltfreundlich farbbeschichtet, wodurch das Produkt für Langlebigkeit konzipiert ist. Erhältlich in vielen RAL-Farben.

Details

Artikelnummer: 102100357

Modellvariante: Passau P12 B UP
Größe: 3100 × 2645 × 2250 (Breite x Höhe x Tiefe)

Maße
Lichte Breite

2900 mm

Lichte Höhe

2200 mm

Lichte Tiefe

1500 mm

Grundfläche

4,30 m²

Dachbreite

3850 mm

Dachblendenhöhe

100 mm

Durchgangsbreite

2900 mm

Rohrdurchmesser

100 mm

Technische Details
Anbaueinheit

Nein

Anzahl an Wandelementen

4

Dachform

Pultdach

Entwässerung

Über Wasserspeier

Konstruktion

Fertig geschweißt

Montageart

Bodenmontage

Rückwand

Ja

Rückwandkonfiguration

2-feldrig

Seiten

Einseitig

Seitenwände

Links und rechts

Überpflasterung

Ja

Materialien
Dacheindeckung

Verbundsicherheitsglas (VSG)

Farbe

RAL 7016 – Anthrazitgrau

Glasstärke

10 mm

Glaseinfassung

Aluminium Glashalter

Material

Stahl

Oberflächenbehandlung

Feuerverzinkt und farbbeschichtet

Rückwandtyp

Einscheibensicherheitsglas (ESG)

Seitenwandtyp

Einscheibensicherheitsglas (ESG)

Verwendung
Fassungsvermögen - Europaletten (EPAL)

3

Fassungsvermögen - Müllcontainer (1100l, nebeneinander)

2

Fassungsvermögen - Mülltonnen (120l, nebeneinander)

5

Fassungsvermögen - Personen (1,8 m Abstand)

2

Personenüberdachung

Ja

Statik
Schneelast (sk) in kn/qm

1.9

Typenstatik

Ja

Windlastzone

Zone 1 bis 3

Mehr
EAN/GTIN

4250366537115

Größe

2250 × 3100 × 2645 mm
