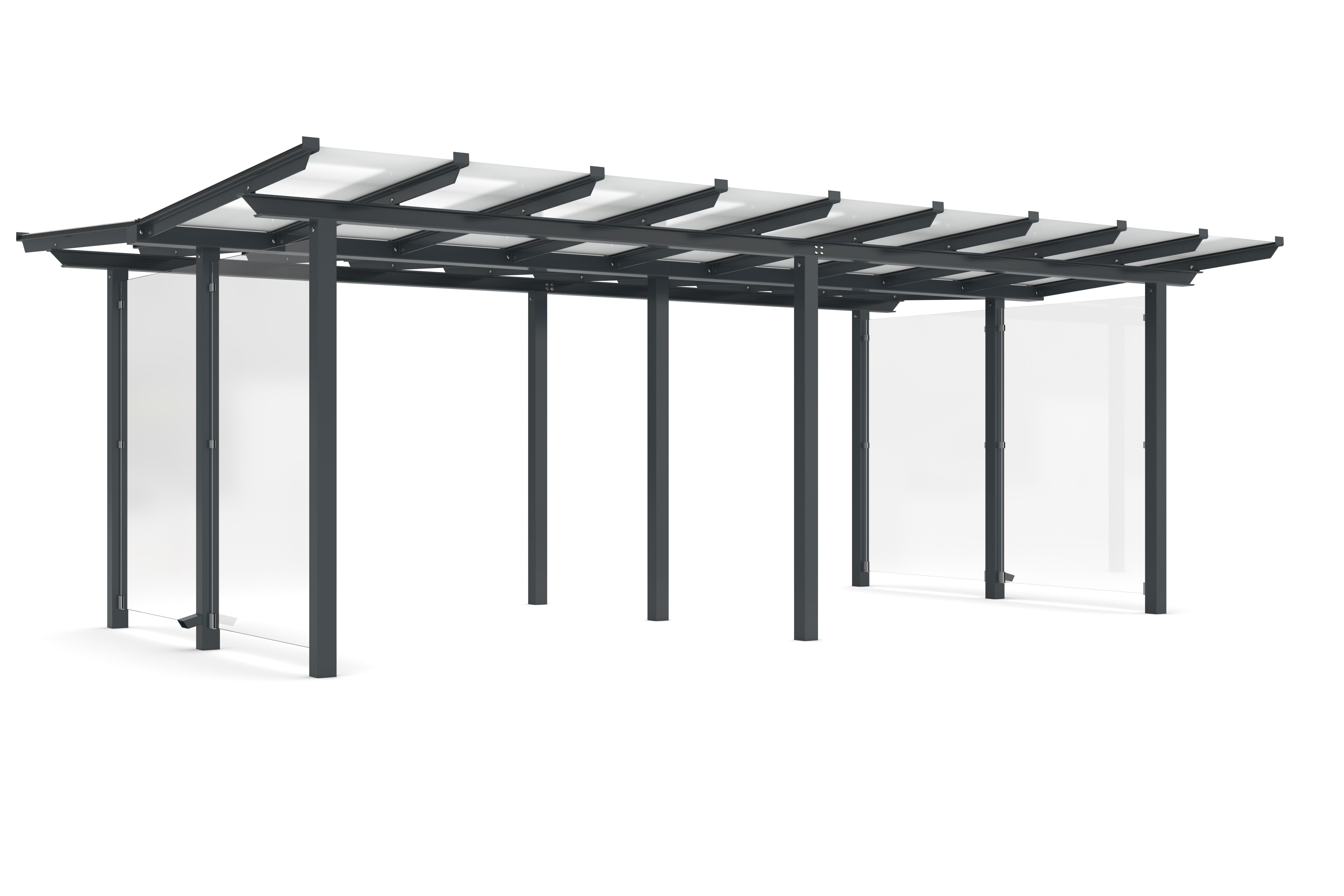

Passau P24 BS UP

Überdachungssystem mit eleganter, verglaster Pultdachkonstruktion zur Selbstmontage. Wände aus Einscheibensicherheitsglas.

Artikelnummer: 102100367

Größe: 6100 × 2635 × 4420 (Breite × Höhe × Tiefe)

Beschreibung

Das schlanke und moderne Design dieses Überdachungssystems macht es zu einem attraktiven Blickpunkt im Stadtbild. Das Design mit großen Glasflächen und elegantem Pultdach ist architektonisch an moderne Bauten angelehnt. Die Überdachung eignet sich bestens als Personen- oder Fahrradunterstand. Die Rück- und Seitenwände sind aus Einscheibensicherheitsglas (ESG), die Dacheindeckung nach DIN 18008 aus Verbundsicherheitsglas (VSG). Die Entwässerung erfolgt über bodenseitige Wasserspeier. Zur Befestigung wird die Überdachung mit den Fußplatten aufgedübelt. Das Material ist feuerverzinkt und umweltfreundlich farbbeschichtet, wodurch das Produkt für Langlebigkeit konzipiert ist. Erhältlich in vielen RAL-Farben. Als Bausatz zur Montage vor Ort. Eine zweiseitige Ausführung ist möglich.

Details

Artikelnummer: 102100367

Modellvariante: Passau P24 BS UP
Größe: 6100 × 2635 × 4420 (Breite x Höhe x Tiefe)

Maße
Lichte Breite

5900 mm

Lichte Höhe

2200 mm

Grundfläche

18,20 m²

Dachbreite

6850 mm

Dachblendenhöhe

100 mm

Durchgangsbreite

2900 mm

Rohrdurchmesser

100 mm

Technische Details
Anbaueinheit

Nein

Anzahl an Wandelementen

4

Dachform

Pultdach

Entwässerung

Über Wasserspeier

Konstruktion

Verschraubt / Bausatz

Montageart

Bodenmontage

Rückwand

Nein

Rückwandkonfiguration

4-feldrig

Seiten

Zweiseitig

Seitenwände

Links und rechts

Überpflasterung

Ja

Materialien
Dacheindeckung

Verbundsicherheitsglas (VSG)

Farbe

RAL 7016 – Anthrazitgrau

Glasstärke

10 mm

Glaseinfassung

Aluminium Glashalter

Material

Stahl

Oberflächenbehandlung

Feuerverzinkt und farbbeschichtet

Seitenwandtyp

Einscheibensicherheitsglas (ESG)

Verwendung
Fassungsvermögen - Europaletten (EPAL)

14

Fassungsvermögen - Müllcontainer (1100l, nebeneinander)

4

Fassungsvermögen - Mülltonnen (120l, nebeneinander)

11

Fassungsvermögen - Personen (1,8 m Abstand)

12

Personenüberdachung

Ja

Statik
Schneelast (sk) in kn/qm

1.9

Typenstatik

Nein

Windlastzone

Zone 1 bis 3

Mehr
EAN/GTIN

4250366537214

Größe

4420 × 6100 × 2635 mm
